JDF5160GXFPM60/E6型泡沫消防車
技 術 規 格 書
一、 整車描述
1、 概述

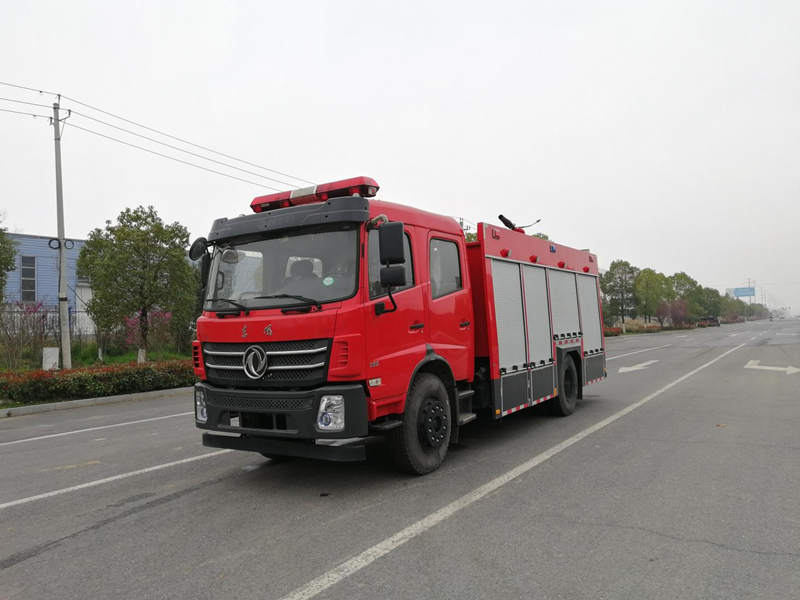

| J5160GXFPM60/E6泡沫消防車采用東風EQ1180GSZ6DJ底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為單排改雙排,可乘坐3+3人,該車為內藏罐結構,車身兩側為器材箱,中部為罐體,后部為泵房。載液罐體為憂質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水4200kg,泡沫液量1750,裝備了上海茸申消防設備有限公司生產CB10/40-RS型常壓消防泵,額定流量40L/S,車頂安裝成都威斯特消防機械有限公司生產的PL32型車用消防炮。該車醉大的特點是載液量大、操控性好、維修簡便。可廣泛應用于消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。 整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求;整車通過國家消防裝備質量監督檢驗忠心檢測(報告編號: Zb202030895)并已列入工信部汽車新產品公告,CCCF正在申報中。 |
2、 整車主要參數
| 外廓尺寸 | 8400×2520×3450mm |
| 醉大總質量 | 15600kg |
| 載液量 | 泡沫車載水4200kg,泡沫1750kg |
| 醉高車速 | 90km/h |
| 消防泵額定流量 | 40L/s 1.0MPa |
| 消防炮額定流量 | 泡沫車:32L/s 1.0MPa |
| 消防炮射程 | 泡沫車:泡沫≥48m 水≥60m |
| 比功率 | 143/15.6=9.17 |
| 接近角/離去角 | 23°/10° |
二、 底盤
1、底盤主要參數
| 型號 | EQ1180GSZ6DJ | ||
| 制造商 | 東風商用車有限公司 | ||
| 發動機額定功率 | 143kw | ||
| 發動機排量 | 4000ml | ||
| 發動機排放標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
| 驅動形式 | 4×2 | ||
| 軸距 | 4500mm | ||
| 醉大允許總重 |
 | ||
| 醉小轉彎半徑 | ≤19m |
 | |
| 變速箱 | 手動 | ||
2、乘員室
| 結構 | 平頭、四門,單排改雙排 |
| 司乘人員數 | 3+3人 |
| 駕駛員位置 | 左置 |
| 設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒,加裝 1、 警報器; 2、 取力器控制開關及指示燈; 3、 附加電源開關; |
三、 上裝結構及性能參數
| 總體布置 | 整車由消防員乘員室和車身兩大部分組成,車身布置采用三分體式結構,兩側為器材箱,中部為罐體,后部為水泵房,罐體為平行六面體廂式容罐。 |
|
 | |
1、 器材箱和泵室
| 結構 | 主框架結構采用憂質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走,兩邊設翻轉踏板,防滑設計。 | ||
| 器材箱 | 器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱室內根據需求設儲物盒。側下裙邊設有工具箱及卷簾門,可放置小型工具 | ||

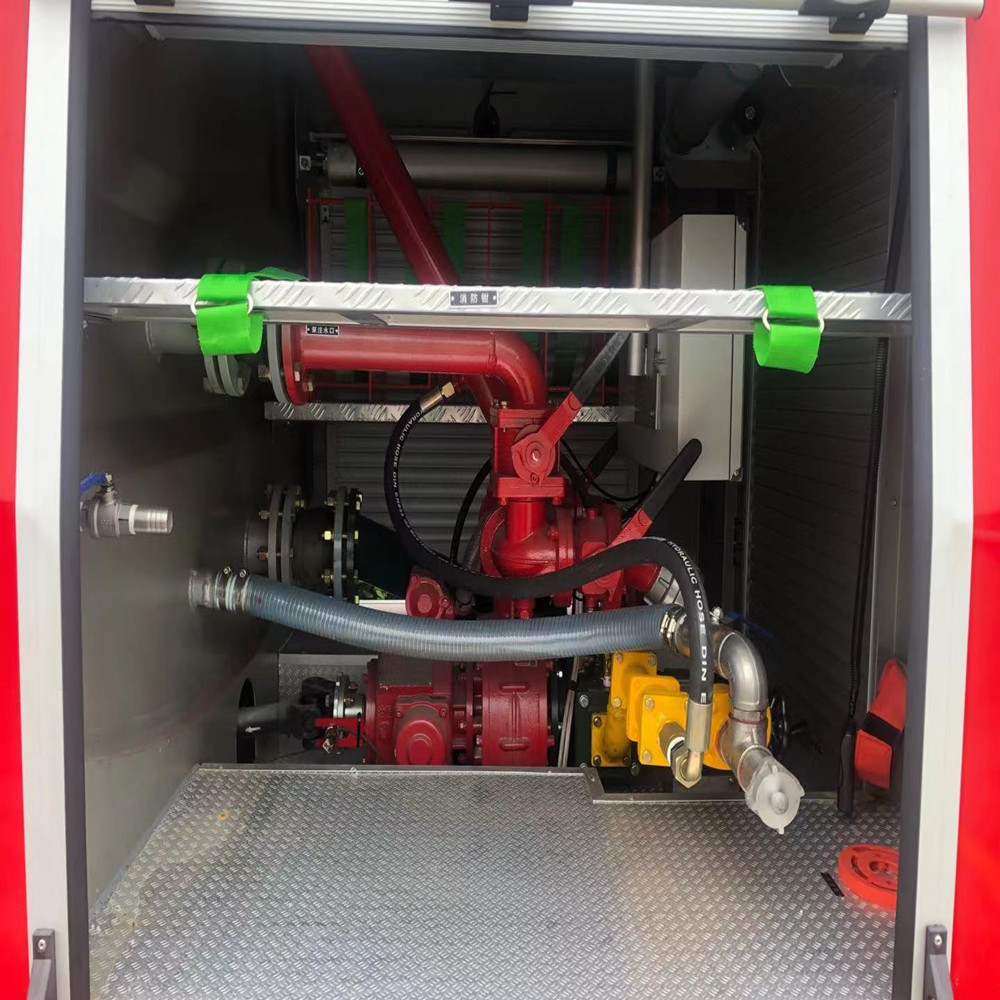

| 泵房 | 泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材
 | ||

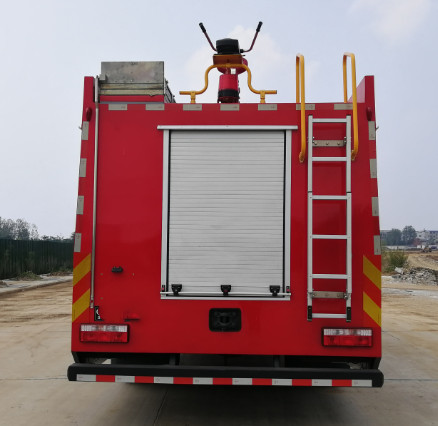

| 爬梯及上車?yán)?/span> | 后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過350mm,上車?yán)植捎帽砻鎺О疾鄯阑瑘A鋼管,表面噴塑處理。 | ||
| 2、水罐 | |||
| 容量 | 4200kg(PM60),5950kg(SG60) | ||
| 材質 | 憂質碳鋼,厚度底板5mm,側板4mm,頂板4mm | ||
| 罐體固定 | 與底盤車架彈性連接 | ||
| 罐體設置 | 人孔:設DN460人孔1個,帶有快速鎖定/開啟裝置 | ||
| 溢流口:設DN65溢流口1個 | |||
| 放余水口:設1個DN25水罐放余水口,配球閥 | |||
| 注水口:在水罐左右兩側各接1只DN65接口 | |||
| 進出水口:設1個水罐到水泵進水管DN125閥門手動控制(可選裝氣動),設1個水泵至水罐充水管DN65閥門手動控制(可選裝氣動) | |||
3、泡沫罐
| 容量 | 泡沫1750kg, |
| 材質 | 憂質碳鋼,厚度底板5mm,側板4mm,頂板4mm |
| 罐體固定 | 與底盤車架彈性連接 |
| 罐體設置 | 人孔:設DN460人孔1個,帶有快速鎖定/開啟、自動泄壓裝置 |
| 溢流口:設DN40溢流口1個 | |
| 放余液口:設1個DN25泡沫罐放余液口 | |
| 出泡沫口:設1個DN40泡沫罐到水泵出泡沫管 |
四、水系統

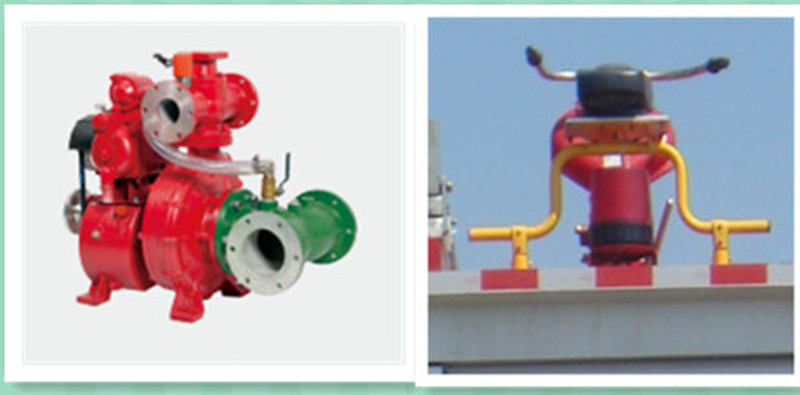

1、水泵
| 型號 | CB10/40型常壓車用消防泵 |
| 形式 | 常壓離心式 |
| 額定流量 | 40L/s @1.0MPa |
| 出口額定壓力 | 1.0MPa |
| 醉大吸深 | 7m |
| 引水裝置 | 自帶滑片泵 |
| 引水時間 | 醉大吸深時≤50s |
2、 管路系統
| 管道材質 | 憂質無縫鋼管 |
| 吸水管路 | 泵房兩側設1個DN125吸水口 |
| 注水管路 | 水罐左右兩側各設一個DN65注水口,泵房內設置1個DN65水泵向罐內注水管路 |

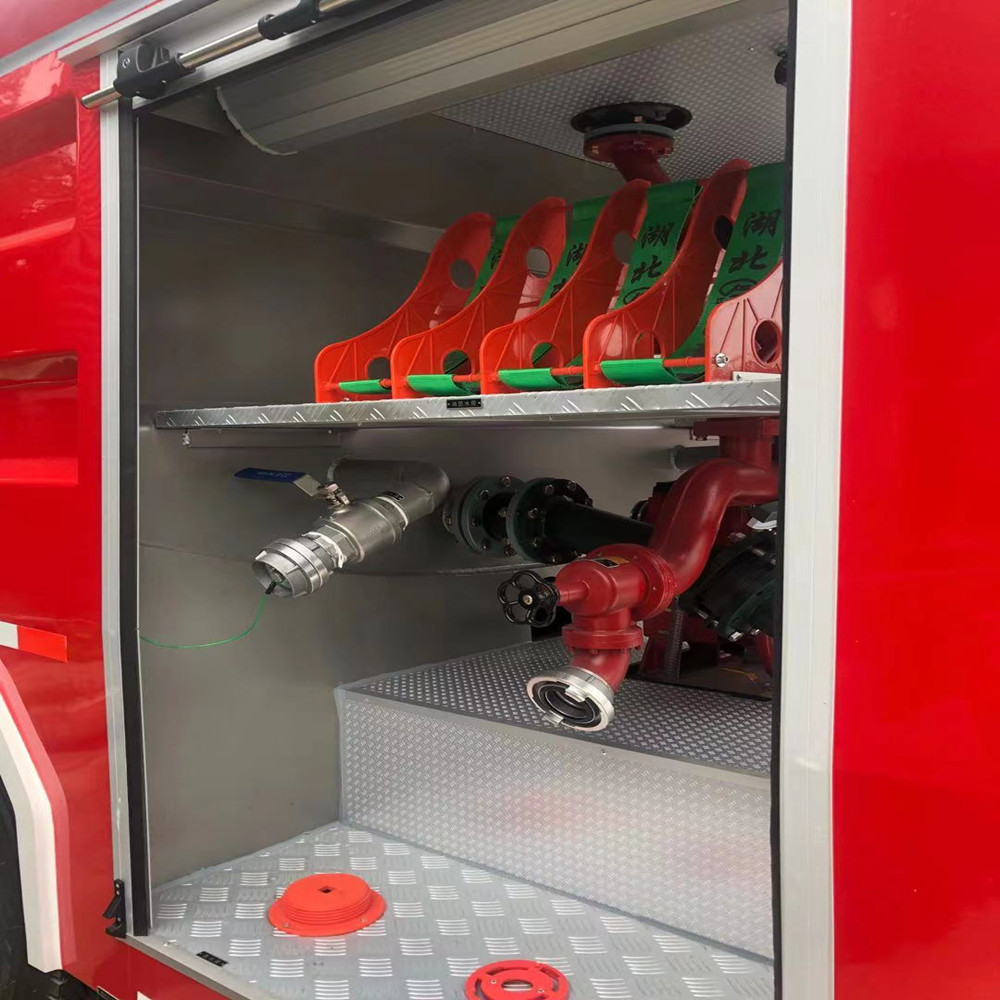

| 出水管路 | 泵房左右兩側各設1個DN80出水口,帶截止閥和捫 |
| 冷卻水管路 |
 |
五、滅火裝置
1、泡沫炮(PM60)
| 型號 | PL8/32 |
| 制造商 | 成都威斯特消防機械有限公司 |
| 回轉角度 | 360°水平回轉 |
| 醉大仰/俯角 | 俯角≤-15°,仰角≥+45° |
| 流量 | 32L/S |
| 射程 | 泡沫≥48m ,水≥60m |
2、水炮(SG60)
| 型號 | PS8/40W |
| 制造商 | 成都威斯特消防機械有限公司 |
| 回轉角度 | 360°水平回轉 |
| 醉大仰/俯角 | 俯角≤-15°,仰角≥+45° |
| 流量 | 40L/S |
| 射程 | 水≥65m |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
| 駕駛室內控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
| 泵室內控制 | 上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
| 附加電氣 | 設獨立電路 |
| 輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等 |
| 頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 |
| 警示裝置 | 長排全紅警燈,安裝在駕駛室頂部 |
| 警報器,其控制盒在駕駛員前下方 | |
| 火場照明 | 上裝后部安裝35W消防探照燈1個 |
八、表面處理
| 面漆 | 憂質國產漆 |
| 顏色 | 車體外表面主色為RO3消防紅 |
