J5270GXFGL100/Z6型干粉水聯用消防車
技 術 規 格 書
一、 整車描述
1、 概述

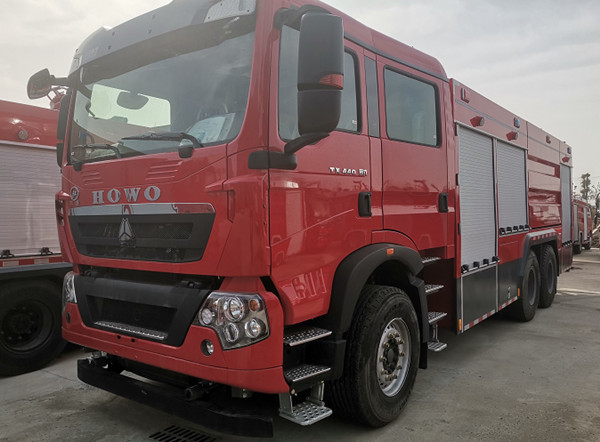

| J5270GXFGL100/Z6型干粉水聯用消防車,采用重汽豪沃ZZ5357TXFV464MF5底盤改裝而成。整車由消防員乘員室和車身兩大部分組成,乘員室為原裝雙排,可乘坐2+4人,該車為外露罐結構,車身前部為器材箱(干粉罐,氮氣瓶,干粉系統),中部為罐體,后部為泵房。載液罐體為優質碳鋼,內部噴涂環氧底漆及環氧瀝青漆,與底盤采用彈性連接,載水8010kg,裝備了上海茸申消防設備有限公司生產CB20·10/30·60-RS型中低壓消防泵,額定流量60L/S,車頂安裝成都威斯特消防機械有限公司生產的PS8/60W(GL100)型車用消防炮和PF30干粉炮。該車最大的特點是載液量大、操控性好、維修簡便?蓮V泛應用于公安消防隊、廠礦企業及社區、碼頭等場所,撲救大型油類火災和一般物質火災。 整車消防性能符合GB7956-2014標準要求;底盤通過國家強制性產品認證;發動機排放符合GB17691-2018國Ⅵ第六階段限值的規定要求;整車通過國家消防裝備質量監督檢驗中心檢測(報告編號:)并已列入工信部汽車新產品公告,CCCF正在申報中。 |
2、 整車主要參數
| 外廓尺寸 | 10170×2540×3550mm |
| 最大總質量 | 28000kg |
| 載液量 | 水罐車載水8010kg;干粉:2立方 |
| 最高車速 | 95km/h |
| 消防泵額定流量 | 60L/s 1.0MPa |
| 消防炮額定流量 | 水罐車:60L/s 1.0MPa |
| 消防炮射程 | 水罐車:≥75m |
| 比功率 | 327/27=12 |
| 接近角/離去角 | 19°/12° |

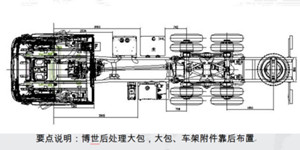

二、底盤
1、 主要參數
| 型號 | ZZ5357TXFV464MF5 |
| 制造商 | 中國重汽集團濟南卡車股份有限公司 |
| 發動機額定功率 | 327kw |
| 發動機排量 | 10518ml |
| 發動機排放標準 | GB17691-2018國Ⅵ |
| 驅動形式 | 6×4 |
| 軸距 | 4600+1400mm |
| 最大允許總重 | 35000kg |
| 最小轉彎半徑 | ≤19m |
| 變速箱 | 手動 |
| 取力器 | 原裝 |

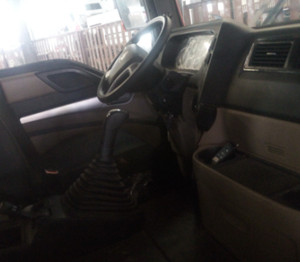

2、乘員室
| 結構 | 平頭、四門,原裝雙排 |
| 司乘人員數 | 2+4人 |
| 駕駛員位置 | 左置 |
| 設備 | 原車儀表板處設置消防操作儀表板及警燈控制盒,加裝 1、 警報器; 2、 取力器控制開關及指示燈; 3、 附加電源開關; |
三、 上裝結構及性能參數

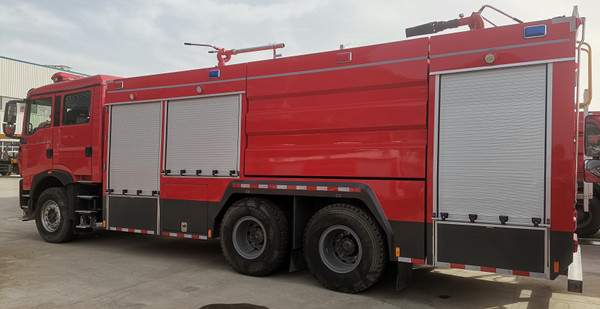

| 總體布置 | 整車由消防員乘員室和車身兩大部分組成,車身布置采用三分體式結構,前部為器材箱,中部為罐體,后部為泵房,罐體為平行六面體廂式容罐。 |
|
 | |
1、 器材箱和泵室
| 結構 | 主框架結構采用優質方管焊接,外裝飾板采用碳鋼板焊接,車頂防滑,可行走,兩邊設翻轉踏板,防滑設計。 | |

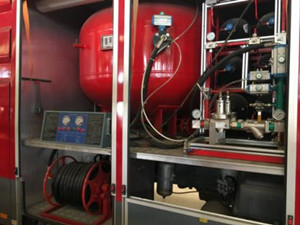

| 器材箱 | 器材箱位于乘員室后部,兩邊設鋁合金卷簾門,內有照明燈。器材箱內安裝干粉罐,氮氣瓶及干粉系統。 | |
| 泵房 | 泵房位于整車后部,兩邊與后邊設鋁合金卷簾門,內有照明燈,泵室兩側可放置部分常用器材;車箱頂部放置吸水管及消防梯支架。
 | |
| 爬梯及上車拉手 | 后爬梯采用鋁合金兩節翻轉爬梯,使用,使用時離地不超過350mm,上車拉手采用表面帶凹槽防滑圓鋼管,表面噴塑處理。 | |
| 2、水罐 | ||
| 容量 | 8010kg | |
| 材質 | 優質SUS304(底5mm邊4mm封板4mm) | |
| 罐體固定 | 與底盤車架彈性連接 | |
| 罐體設置 | 人孔:設DN460人孔1個,帶有快速鎖定/開啟、自動泄壓裝置 | |
| 溢流口:設DN65溢流口1個 | ||
| 放余水口:設1個DN25水罐放余水口,配球閥 | ||
| 注水口:在水罐左右兩側各接1只DN65接口 | ||
| 進出水口:設1個水罐到水泵進水管,DN150閥門手動控制(可選裝氣動),設1個水泵至水罐注水管DN65閥門手動控制(可選裝氣動) | ||
四、水系統
1、水泵
| 型號 | CB20·10/30·60-RS型中低壓車用消防泵 |
| 形式 | 中低壓離心式 |
| 額定流量 | 60L/s @1.0MPa 30L/s @2.0MPa |
| 出口額定壓力 | 1.0MPa |
| 最大吸深 | 7m |
| 引水裝置 | 自帶滑片泵 |
| 引水時間 | 最大吸深時≤50s |
2、 管路系統
| 管道材質 | 優質無縫鋼管 |
| 吸水管路 | 泵房左右兩側設1個DN150吸水口 |
| 注水管路 | 水罐左右兩側各設一個DN65注水口,泵房內設置1個DN65水泵向罐內注水管路 |
| 出水管路 | 泵房左右兩側各設2個DN65及1個DN80出水口,帶截止閥和捫蓋 |
| 冷卻水管路 | 配有冷卻取力器的冷卻水管路及控制閥 |
五、滅火裝置
1、車載水炮
| 型號 | PS8/60W |
| 制造商 | 成都威斯特消防機械有限公司 |
| 回轉角度 | 360°水平回轉 |
| 最大仰/俯角 | 俯角≤-15°,仰角≥+45° |
| 流量 | 60L/S |
| 射程 | ≥75m |
2、車載干粉炮及卷盤
| 型號 | PF30 |
| 控制類型: | 電、氣動操作手動操作 |
| 材質: | 耐腐蝕材料 |
| 噴射強度: | 30kg/s |
| 工作壓力: | 1.4Mpa |
| 1套干粉卷盤,長30m,通徑DN25、帶干粉槍,手動卷繞。 | |
3、氮氣瓶
| 氮氣瓶數量: | 9個(滿足干粉使用,帶鋼瓶架),設計符合GB5099規定 |
| 容量: | 70L |
| 填充壓力: | 15Mpa |
| 充氣時間: | 45s,設有集中充氣接口 |
| 1套干粉卷盤,長30m,通徑DN25、帶干粉槍,手動卷繞。 | |
六、消防控制系統
控制面板主要包括駕駛室控制和泵室控制兩部分
| 駕駛室內控制 | 水泵脫掛檔、警燈警報、照明及信號裝置控制等 |
| 泵室內控制 | 上裝總電源開關、參數顯示、狀態顯示 |
七、電氣設備
| 附加電氣 | 設獨立電路 |
| 輔助照明 | 消防員室、水泵房及器材箱分別設有照明燈,操縱儀表板上設有照明、指示燈等 |
| 頻閃燈 | 車身兩側安裝紅、藍兩色頻閃燈 |
| 警示裝置 | 長排全紅警燈,安裝在駕駛室頂部 |
| 警報器,其控制盒在駕駛員前下方 | |
| 火場照明 | 上裝后部安裝35W消防探照燈1個 |
八、表面處理
| 面漆 | 優質國產漆 |
| 顏色 | 車體外表面主色為RO3消防紅 |
九、隨車消防器材的布置和配備
1、器材布置
| 1 | 按照消防實戰需要,根據消防操作程序,就近取放。 |
| 2 | 使用防銹蝕、防振動、防脫落、防劃傷的專用夾具固定。 |
| 3 | 標示醒目,多人操作,互不干涉。 |
2、器材配備(標配)
| 1 | 吸水管 | 150×4米 | 2 | 根 | 螺紋式 |
| 2 | 濾水器 | FLF150 | 1 | 件 | 螺紋式 |
| 3 | 分水器 | FII80/65×3-1.6 | 1 | 件 | 內扣式 |
| 4 | 集水器 | JII150/65×2-1.0 | 1 | 件 | 內扣式 |
| 5 | 水帶 | 20-65-20 | 6 | 盤 | 低壓;內扣式 |
| 6 | 水帶 | 13-80-20 | 6 | 盤 | 低壓;內扣式 |
| 7 | 異徑接口 | KJ65/80 | 2 | 件 | 內扣式 |
| 8 | 水帶包布 | DT-SB | 4 | 件 |
 |
| 9 | 水帶掛鉤 |
 | 4 | 件 |
 |
| 10 | 地上消火栓扳手 | QT-DS1;長400 | 1 | 件 |
 |
| 11 | 地下消火栓扳手 | 長860 | 1 | 件 |
 |
| 12 | 吸水管扳手 | FS100 | 2 | 件 |
 |
| 13 | 直流開關水槍 | QZG3.5/7.5;65 | 1 | 支 | 低壓;內扣式 |
| 14 | 直流開花水槍 | QZK3.5/7.5;65 | 1 | 支 | 低壓;內扣式 |
| 15 | 消防桶 |
 | 1 | 個 |
 |
| 16 | 滅火器 | 3㎏ | 1 | 具 |
 |
| 17 | 消防腰斧 | 長390 ;GF-285 | 1 | 件 |
 |
| 18 | 橡皮錘 |
 | 1 | 件 |
 |
| 19 | 可充電式手提照明燈 |
 | 1 | 件 |
 |
