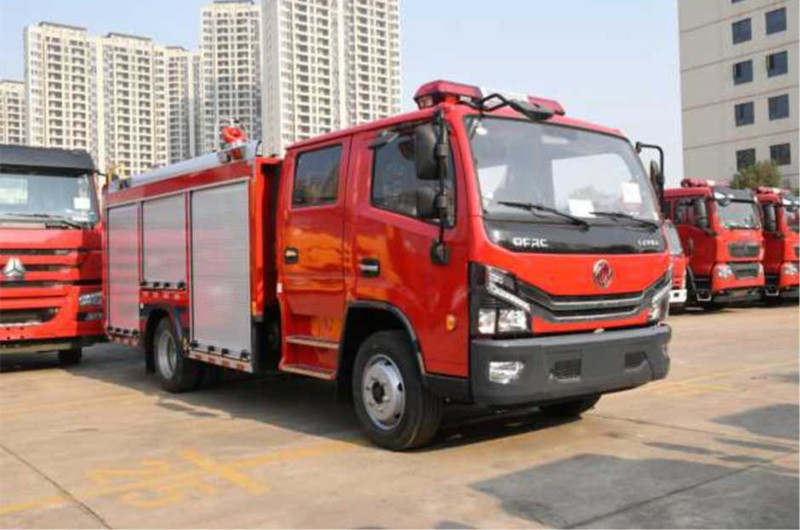

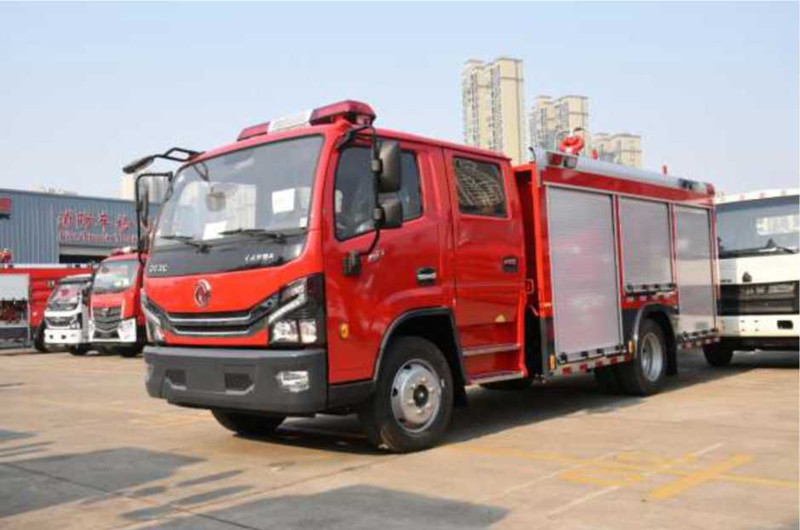

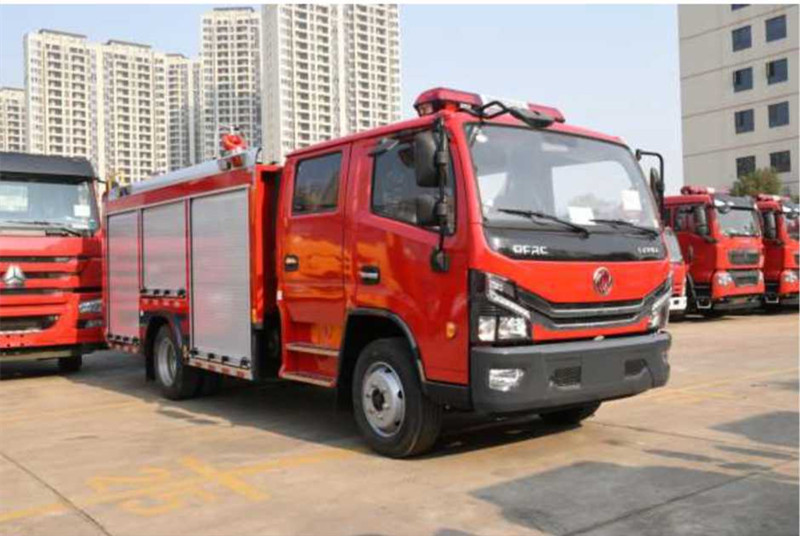

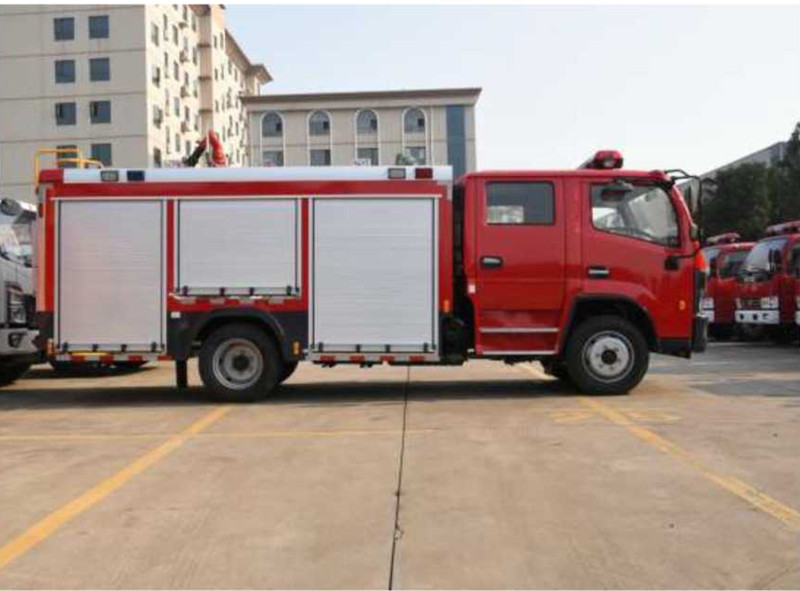

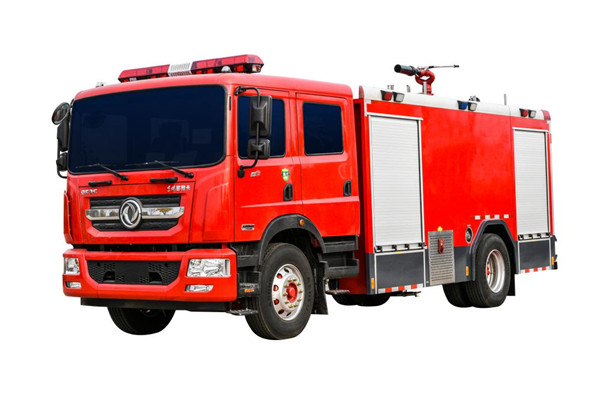

東風多利卡水罐消防車
一、整車要求
多利卡水罐消防車是由二類汽車底盤、罐體、水泵、管路、儀表電路系統等部件組 成，該車裝配鋁合金后爬梯（可拆卸），泵房在整車尾部，罐體為鋼板焊接式，水罐材 質為優質碳鋼板,罐體內部做防腐處理，載水4.0方。該車裝備的CB10/30消防泵，PS30W消防炮。
二，整車主要參數
外廓尺寸：7050x2270x3100mm
最大總質量：10200kg
額定載質量：4150kg
整備質量：5600kg載液量：4000L
最高車速：100km/h
水泵額定流量：30L/s@1.0MPa
消防炮額定流量：30L/s 1.0MPa
消防炮射程：55 m
接近角/離去角：21° /12°
三、 底盤主要參數
型 號：EQ1125SJ8CDC東風多利卡國VI底盤
驅動型式：4X2
軸 距：3800mm
最高車速：103km/h
發動機型號：YCY30615-60
額定功率：121KW
總質量：11995kg
四, 駕駛室
結 構：平頭、四開門雙排駕駛室，后排座位安裝3具空氣呼吸器托架。
座位設置：前排3人（含駕駛員）+后排3人
設備：除原車設備外，加裝有100W警報器、取力器控制開關及警燈控制盒。
五，容罐
容 量：水4000L
材 質：水罐采用優質碳鋼板，罐體內部進行腐處
理，水罐底板4mm碳鋼板，水罐側板及封板3mm碳鋼 板，水罐頂板3mm碳鋼花紋板；
結 構：鋼板焊接式，內設防蕩板
設 備：◊1個人口蓋，帶有快速鎖緊及開啟裝置
◊ 1個液位指示計
◊ 1個排污口，手動閥控制
◊ 1個溢流裝置
◊ 1個呼吸閥口
技術要求：符合XF39《消防車消防要求和試驗方法》的有關規定
六、消防泵
型 號：CB10/30常壓消防泵
流 量：低壓 30L/s
壓 力：1.0Mpa
最大吸深：7m
引水時間：≤35s
真空泵形式：活塞式
安裝形式：后置式
七、管路系統
罐體管路材質為優質無縫鋼管，通過法蘭與各 部件連接。
罐出水管路：設有1個DN100的罐出水管路，水 由罐體進入消防泵，裝有1只DN100 手動蝶閥，通過DN100撓性接頭連接 水罐與消防泵。
外進水管路：消防泵后部有一個外進水口，外接
100吸水管，螺紋式管牙接口(KA100捫蓋密封)；出水管路：淤消防泵左右各有1個DN80的常壓出水口；
淤1個DN80的炮管路，采用DN80撓性接頭，用DN65炮球閥控制。
注水管路：淤2個DN65管路（外注水）位于泵房?jī)?nèi)左右兩側；
淤1個DN65罐注水管路，可通過消防泵直接向罐內注水；
放余水管路：為保護水泵及各球閥，在管路的最低處加裝放余水閥。
冷卻水管路：為使取力器在工作中應付各種復雜情況，配有冷卻水管路及不銹鋼球閥。
九、 取力器
型 式：夾心式（全功率）
操 縱：電磁閥控制（電動操控）
冷卻方式：強制可調式水冷
潤滑方式：飛濺式油潤滑
十、消防炮
型 號：PS30W
流 量：30L/s
射 程：＞55 m
壓 力：0.8MPa
回轉角度：水平360°，俯仰-45°〜70°
十一,器材箱
材 質：骨架為優質型鋼；蒙板為氧化鋁合金花紋板粘結結構。
結 構：全鋼框架焊接結構，車身左右側各3扇鋁合金卷簾門，后泵房后側1扇鋁
合金卷簾門，輕便可靠、噪聲
器材布置原則
按戰斗編成和戰斗展開設計器材集成；
按人體工程學原理設計各種器材托架；
按使用邏輯關系和使用頻率放置器材；
站在地面或踏板上2個動作內取用任何器材。
電器系統
駕駛室頂部配備1.4米長排豪華紅紅LED警燈。
整車后頂部安裝50W LED消防探照燈1個，360度遙控轉動。
車輛尾部安裝可折疊式爬梯。
車輛兩側上方各配有2個紅藍爆閃燈及2個側照明燈，下方安裝安全標志燈和側
回復反射器(組合式)，配有前、后示廓燈，兩側各一只轉向燈，器材箱、泵房?jī)?nèi)均裝有
照明燈，并符合GB4785規定。
次警報器功率為100W；警報器、警燈、爆閃燈電路為獨立式附加電路，控制
器件安裝在駕駛室內。
淤 附加儀表、開關集中布置在控制面板上，利于操作。儀表板上裝有：壓力表、
|
液位計、 |
電源總開關及器材箱燈開關等。 |
|
|
十三、 |
總體技術要求 |
|
|
1、 |
所有操作開關、儀表 |
、器材架及車輛均有符合規范的銘牌標志 |
|
2、 |
整車性能符合GB7956的規定； |
|
|
3、 |
液罐質量符合XF39的規定； |
|
|
4、 |
整車外觀美觀大方,平整度符合XF39的規定； |
|
|
5、 |
所有粘接平整牢固， |
符合企標規定。 |
|
6、 |
所有焊接牢固、焊后打磨光整。 |
|
|
十四. |
隨車文件 |
|
|
1) |
底盤使用說明書 |
7)底盤號碼拓印件 |
|
2) |
底盤維修手冊 |
8)消防車使用說明書 |
|
3) |
底盤質量保修卡 |
9)消防車消防器材清單 |
|
4) |
底盤合格證 |
10)消防車合格證 |
|
5) |
隨車工具清單 |
11)消防車跟蹤服務卡 |
|
6) |
發動機號碼拓印件 |
12)消防車交接清單 |
